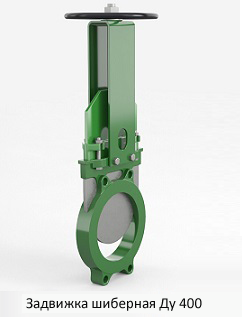

Задвижка шиберная Ду 400

Ножевые заслонки вертикального типа относятся к запорной арматуре. Задвижка Ду 400 имеет диаметр условного прохода величиной 400 мм и применяется для включения и выключения транзита потока внутри трубопровода.

Особенности конструкции и параметры

Шиберные ножевые затворы имеют минимальную рабочую длину. Для задвижки Ду 400 она составляет 100 мм. Корпус изделия цельный и отливается технологически в специальной форме вместе с направляющими для заслонки из нержавеющей, углеродистой стали, различных марок чугуна. Для предотвращения развития коррозионных процессов корпусная часть подлежит покрытию эпоксидным защитным слоем лака. Конструкция задвижки предусматривает наличие ножа, который опускается при воздействии на исполняющий механизм и перекрывает поток. В качестве запорного элемента применяется листовая нержавеющая сталь с полированным покрытием. Герметичность и плотность работы задвижки обеспечивается наличием уложенной в паз эластичной манжеты, к которой плотно прилегает нож под действие давления системы. В открытом положении заслонка полностью извлекается из условного прохода, имея минимальное сопротивление потоку. Рекомендуемое рабочее давление для задвижки Ду 400 составляет 4 кгс/см². Максимально допустимая температура потока составляет до +120 °С.

Сектор использования задвижек

Компактность, простота монтажа, а также высокая долговечность запорной арматуры типа 200, которая достигает 30 лет, позволяет применять ее повсеместно для конструирования инженерных коммуникаций, включая такие сферы практического применения, как:

• системы перекачки холодной и горячей воды;

• газовые распределители, магистрали;

• трубопроводы для транспортировки нефти;

• горнодобывающая промышленность;

• системы для очистки воды;

• отрасль сельского хозяйства;

• химическая промышленность;

• предприятия пищепрома.
