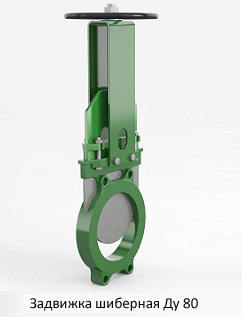

Задвижка шиберная Ду 80

Ножевая межфланцевая запорная арматура Ду 80 типа 200 предназначена для регулирования однонаправленных потоков жидкости. Технологические шиберные задвижки со значением условного прохода 80 мм относятся к запорным приспособлениям, которые востребованы в промышленных трубопроводах, линиях фасовки, коммунальных предприятиях.

Конструкция и принцип действия

Шиберная задвижка имеет монолитный корпус, для изготовления которого используются такие материалы, как углеродистая и нержавеющая сталь, высокопрочный, ковкий и серый чугун. Конструкция запирающего элемента представляет собой полированный нож из нержавеющей стали. Заслонка способна перерезать любой поток и обеспечивать плотность и эластичность за счет уплотнительной манжеты. В качестве материалов для манжеты в зависимости от состава потока применяются: Nitrile, Viton, Silicone, EPDM и PTFE. Рабочая длина конструкции шиберной задвижки Ду 80 насчитывает 50 мм. Арматура устанавливается в вертикальном положении с учетом направления потока и маркировки. Величина допустимого давления внутри системы – 10 атмосфер. Конструктивно различают запорные органы с выдвижным и невыдвижным штоком.

Сфера использования

Задвижка служит для регулировки потоков из различных сред, находящихся в жидком, пульпообразном, порошкообразном, ухом и газообразном состоянии. Значение максимально допустимой рабочей температуры составляет до +120 °С, позволяя применять запорную арматуру для инженерных коммуникаций горячего водоснабжения.

Задвижка не предназначена для регулировки потоков в виде агрессивной среды. Срок службы задвижек составляет не менее 30 лет. Ножевой затвор может использоваться в нефтегазовой отрасли, целлюлозно-бумажном производстве, пищевой промышленности, в канализационных коммуникациях и сфере ЖКХ.
